1、概述
隨著电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状態下，各种电*、传感器直接插入人体內，微小的漏电流都有可能导致病人触电身亡。因此，对于医院这特殊场所的电气设计，应严格按照家標准和规范进行。
安科瑞医用IT系统*缘监测装置及系统適用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2、医用隔离电源集中监控器
2.1適用环境
●工作温度：-10℃～+55℃
●储存温度：-20℃～+70℃
●相对湿度：≤95%不结露
●海拔高度：≤2500m
●污染等*：Ⅲ *，安装类別：Ⅲ *
2.2主要组成部件
名称 详细参数 | 医用隔离电源集中监控器 | |
外形尺寸 | 500(H)×400(W)×190(D) | |
主要 组成 部件 | 计算机 | 10’’TFT彩色触摸屏 |
输入输出模块 | 內置远程智能I/O | |
电源模块 | 开关电源 | |
指示灯 | 红(报警指示) 黄(通讯故障指示) 绿(运行指示) | |

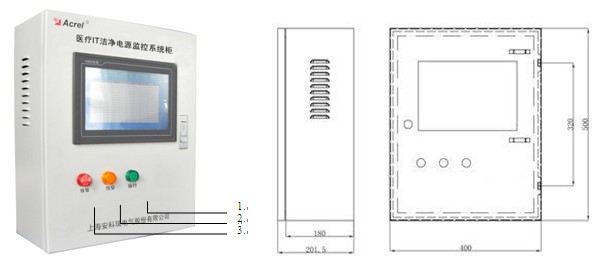

2.3实体结构图
1：报警指示灯（红色），系统接收到监控报警信號时指示灯点亮。
2：通讯故障指示灯（黄色），系统通讯异常时指示灯亮。
3：运行指示灯（绿色），系统正常运行时指示灯点亮。

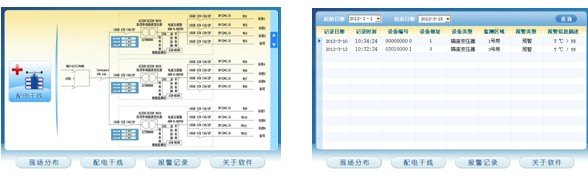

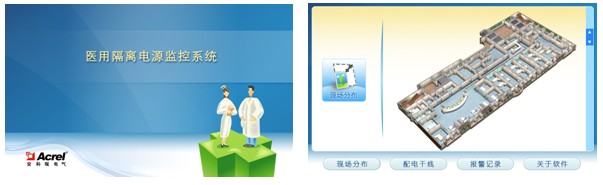

2.4软件界面

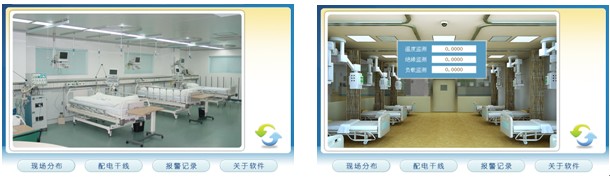

医用隔离电源集中监控器可对安装于各手术室、心臟监护病房、重癥监护室的*缘变压器的运行状態进行集中的、实时的监测与显示，监测参量含对地*缘电阻、变压器负荷电流、变压器绕组温度等；系统具有次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域；
医用隔离电源集中监控器的显示屏为触摸显示方式。软件可单独调用某个IT供电系统的监测画面，并可通过手动选择该系统隔离变压器运行的详细状態，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等；
医用隔离电源集中监控器还具有报警显示与记录功能，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音（报警声音也可屏蔽），方便运维人员分析系统运行的歷史情况，及时排除故障。
3、医疗场所的供电解决方案

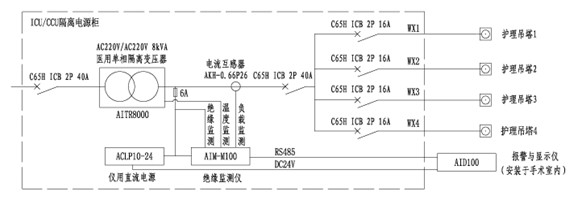

3.1 ICU、CCU病房配电解决方案（以GGF-I8隔离配电柜系统图为例）
方案配置表
规格 配置 | GGF-I6G | GGF-I6Q | GGF-I8G | GGF-I8Q | GGF-I6F | GGF-I8F |
隔离变压器 | AITR6300 | AITR8000 | — | |||
*缘监测仪 | AIM-M100 | |||||
直流稳压电源 | ACLP10-24 | |||||
输出回路 | IT系统：4路、8路等（可根据实际需求定制） | |||||
电流互感器 | AKH-0.66P26 | |||||
断路器 | （电流规格可根据实际需求定制） | |||||
报警与显示仪 | AID100/AID120 (安装于情报面板上) | |||||

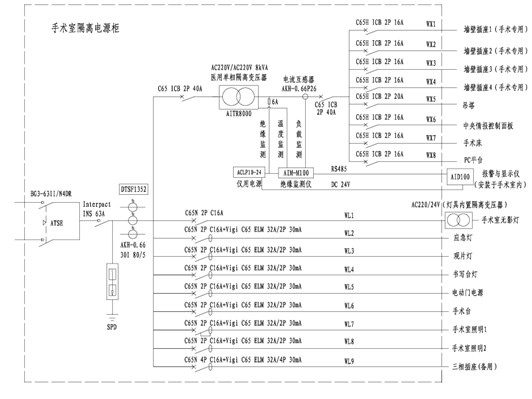

3.2 手术室配电解决方案（以GGF-O8隔离配电柜系统图为例）
方案配置表
规格 配置 | GGF-O6G | GGF-O6Q | GGF-O8G | GGF-O8Q | GGF-O6F | GGF-O8F | ||
隔离变压器 | AITR6300 | AITR8000 | — | |||||
双电源切换装置 | 可选配置 | — | 可选配置 | — | — | |||
IT 系 统 | *缘监测仪 | AIM-M100 | ||||||
直流稳压电源 | ACLP10-24 | |||||||
电流互感器 | AKH-0.66P26 | |||||||
断路器 | C65H ICB C16/2P、C65H ICB C20/2P | |||||||
报警与显示仪 | AID100/AID120(安装于情报面板上) | |||||||
输出回路 | 8路AC220V | |||||||
TN 系 统 | 1路AC380V、8路AC220V | |||||||
浪涌保护器 | PR20 20KA 3P+N | |||||||
多功能仪表 | DTSF1352 | |||||||
剩余电流动作保护器 | 动作电流≤30mA（A型） | |||||||
电流互感器 | AKH-0.66 30I 80/5 | |||||||
3.3 医用隔离电源柜

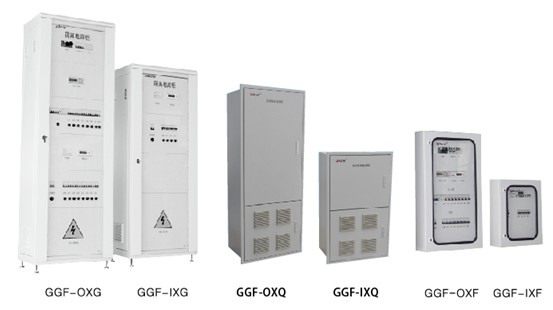

医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设*缘监测装置来监测系统的*缘状况，各输出回路采用了具有短路保护功能的断路器；TN-S系统输出回路则采用了具有漏电保护功能的断路器。產品根据使用场所的不同分为GGF-O系列手术室用隔离电源柜、GGF-I系列ICU/CCU等病房用隔离电源柜；根据安装方式的不同，又可分为落地式、嵌入式和分体式隔离电源柜等。这些產品能够很好的满足各类手术室和重癥监护室对电源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置7-710部分：特殊装置或场所的要求—医疗场所》和GB7251.1-2005/IEC 60439-1:1999《低压成套开关设备和控制设备》等標准
3.3.1技术参数
技术参数 | GGF-IX①G | GGF-IXQ | GGF-IXF | GGF-OXG | GGF-OXQ | GGF-OXF | |
额定电压 | 220V AC | 380V/220V AC | |||||
额定容量 | 3.15kVA/6.3kVA/8kVA/10kVA | — | 8kVA/10kVA | — | |||
额定电流 | 63/80A | ||||||
额定频率 | 50/60Hz | ||||||
配电回路 | IT系统：4路、8路AC220V(可根据实际需求定制) | IT系统：8路AC220V | |||||
TN－S系统：1路AC380V，8路AC220V | |||||||
防护等* | IP31 | IP31 | IP34D | IP31 | IP31 | IP34D | |
安装方式 | 落地安装 | 嵌入式安装 | 嵌入式安装 | 落地安装 | 嵌入式安装 | 嵌入式安装 | |
进出线方式 | 底部进线，底部出线 | *部进线，*部出线 | 底部和*部均有进出线 | 底部进线，底部出线 | *部进线，*部出线 | 底部和*部均有进出线 | |
通讯方式 | RS485接口，Modbus-RTU协议 | ||||||
注①：这里的X代表隔离变压器的容量。

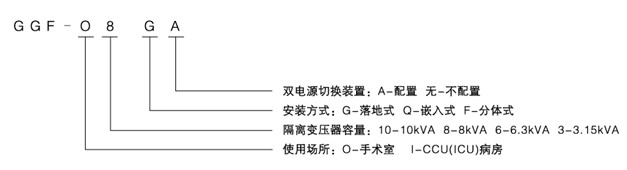

3.3.2 產品命名规则

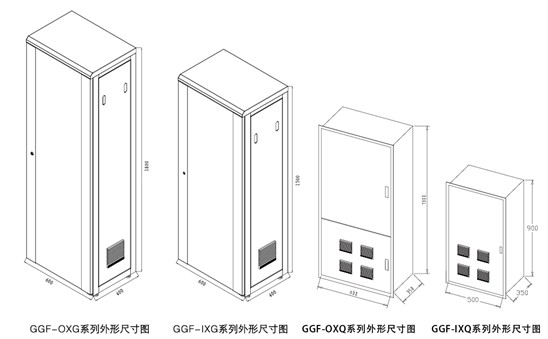

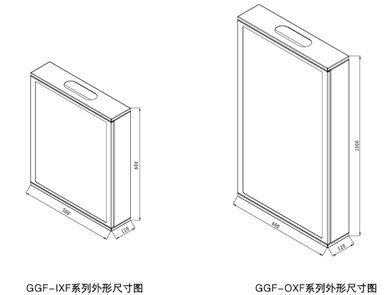

3.3.3產品外形尺寸
3.4 產品介绍
3.4.1 AITR系列隔离变压器
AITR系列隔离变压器专门用于医疗IT系统，產品铁芯采用日本进口的硅钢片叠加而成，损耗很小。绕组与绕组之间采用了双重*缘处理，并设计了静电屏蔽屏，zui大程度减少了两绕组之间的电磁干扰。绕组內安装了PT100温度传感器，可用于监测绕组温度。变压器整体采用真空侵漆处理，增加了机械强度并具有抗腐蚀作用。另外，產品还采用了低温升和低噪声设计，使其具有很好的温升性能和很低的噪声。
3.4.1.1命名规则
3.4.1.2 符合標准
●GB19212.1-2008/IEC 61558-1：2005《电力变压器、电源、电抗器和类似產品的安全 1部分：通用要求和试验》；
●GB19212.16-2005/IEC 61558-2-15：1999《电力变压器、电源装置和类似產品的安全 16部分：医疗场所供电用隔离变压器的特殊要求》；
●GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置 7-710部分：特殊装置或场所的要求—医疗场所》。
3.4.1.3性能参数
额定容量 | 3.15kVA/6.3kVA/8kVA/10kVA |
频率 | 50/60Hz |
额定输入电压 | 230V |
输出电压 | 230V/115V |
冲击电流(IE) | <12In |
泄漏电流 | <180uA |
空载输出电压(UO) | <235V |
空载输出电流(IO) | <3% In |
短路电压 | <3% Un |
效率 | >96% |
环境温度 | <40℃ |
空载温升 | <33℃ |
满负荷温升 | <76℃ |
耐压 | 4200V/分钟 |
*缘等* | H |
噪声等* | <40dB (A) |
3.4.1.4外形尺寸及选型
型號 | 容量(VA) | 外形尺寸 | 总重量 (kg) | |||||
A | B | C | D | E | F | |||
AITR10000 | 10000 | 280 | 260 | 370 | 240 | 190 | 11×18 | 85 |
AITR8000 | 8000 | 280 | 270 | 370 | 240 | 190 | 11×18 | 75 |
AITR6300 | 6300 | 280 | 250 | 370 | 241 | 175 | 11×18 | 66 |
AITR3150 | 3150 | 270 | 223 | 370 | 240 | 175 | 11×18 | 49 |

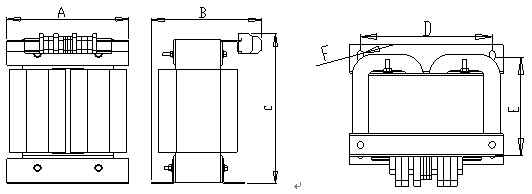

隔离变压器外形尺寸
3.4.2 AIM-M100*缘监测仪
AIM-M100*缘监测仪是款高性能的*缘监测装置，于医疗IT系统中，用于监测IT系统对地的*缘状態，当系统出现*缘故障时，能够及时发出报警信號，提醒工作人员根据实际情况进行处理。產品具有丰富的显示与报警指示功能，界面友好，操作方便。
3.4.2.1產品功能
●具有对被监测IT系统对地*缘电阻、变压器负荷电流、变压器绕组温度实时监测与故障报警功能；
●能实时监测与被测系统连线断线故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生时给出报警指示；
●继电器报警输出、LED报警指示等多种故障指示功能；
●采用的现场总线通讯技术，与外接报警和显示仪、上位机管理软件通讯，可以实时监控IT系统的运行状况；
●具有事件记录功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时**故障。
3.4.2.2符合標准
●GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置7-710部分：特殊装置或场所的要求—医疗场所》；
●IEC 61557-8-2007《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 8部分：IT系统用*缘监测装置》。
3.4.2.3技术参数
辅助 电源 | 电压 | AC220V(可波动范围±10%) | 温 度 监 测 | 热敏电阻 | PT100 |
频率 | 50/60Hz | 测量范围 | -50～+200℃ | ||
zui大功耗 | <8VA | 报警值范围 | 0～+200℃ | ||
*缘 监测 | *缘电阻测量范围 | 10～999kΩ | 报警 输出 | 输出方式 | 2路继电器输出(可编程) |
相对百分比误差 | 0～±10% | 触点容量 | AC 250V/3A DC 30V/3A | ||
报警值范围 | 50～999kΩ | 环境 | 工作温度 | -10～+50℃ | |
响应时间 | <2s | 存储温度 | -20～+70℃ | ||
测量电压 | <12V | 相对湿度 | 5%-95%，不结露 | ||
测量电流 | <50uA | 海拔高度 | ≤2500m | ||
负载 电流 | 测量范围 | 2.1～50A | 通讯 | RS485接口，Modbus-RTU协议(两路) | |
报警值范围 | 5～50A | 额定冲击电压/污染等* | 4kV/3 | ||
测量精度 | 5* | EMC电磁兼容和电磁辐射 | 符合IEC61326-2-4 | ||
3.4.2.4外形及安装尺寸
3.4.3 报警与显示仪

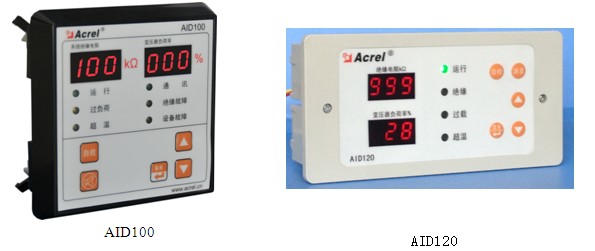

报警与显示仪是款基于MODBUS协议的远程显示和声光报警装置。能够显示监测数据，并在故障时发出声光报警信號。该装置可安装于手术室或重癥监护室內的情报面板上，以便于医院人员了解隔离电源系统的运行状况，以及系统出现故障时的故障类型。產品包括AID100和AID120两个型號，具有不同的安装方式。
3.4.3.1產品功能
●具有*缘电阻、变压负荷率实时显示功能；
●可远程设置*缘监测仪的报警閾值；
●采用现场总线通讯技术，可实时获取*缘监测仪的监测数据和报警信息；
●故障时可以声光报警，按下消音键后，声音关闭，相应的故障指示灯不会熄灭，直到故障解除为止。
3.4.3.2符合標准
●GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置 7-710部分：特殊装置或场所的要求 医疗场所》。
3.4.3.3技术参数
辅助电源 | 电压 | DC 24V |
功耗 | < 0.6W | |
*缘电阻显示范围 | 0～999kΩ | |
*缘报警范围 | 50～999kΩ | |
变压器负载率显示 | 百分比显示 | |
负载电流报警设置 | 14A、18A、22A、28A、35A、45A | |
温度报警设置范围 | 0～+200℃ | |
报警方式 | 声光报警 | |
报警类型 | *缘故障、过负荷、超温、设备故障 | |
通讯方式 | RS485接口 Modbus-RTU协议 | |
显示方式 | 数码管显示 | |
3.4.3.4外形及安装尺寸

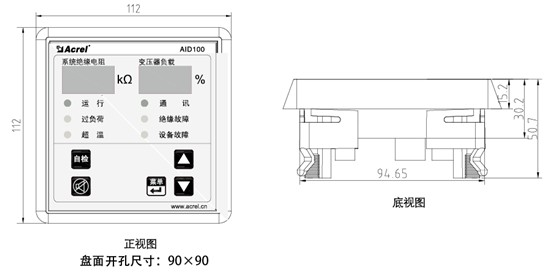

●AID100外形及安装尺寸

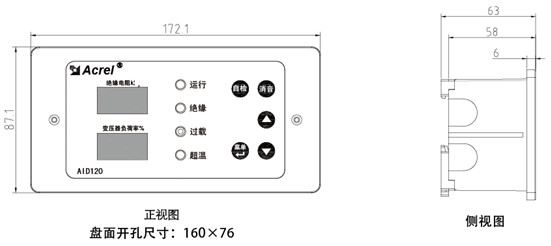

●AID120外形及安装尺寸
3.4.4 ACLP10-24直流稳压电源
仪表的直流稳压模块，采用*隔离的线性变压器。具有输出电压稳定，纹波小、耐压等*高等特点，并带有电源上电指示功能。模块采用標准导轨安装的方式，可以和*缘监测仪安装在同导轨上，安装方便。
3.4.4.1符合標准
◆ GB19212.1-2008/IEC 61558-1：2005《电力变压器、电源、电抗器和类似產品的安全 1部分：通用要求和试验》；
◆ GB19212.16-2005/IEC 61558-2-15：1999《电力变压器、电源装置和类似產品的安全 16部分：医疗场所供电用隔离变压器的特殊要求》。
3.4.4.2技术参数
输入电压 | AC 220V(可波动范围±10%) |
频率 | 50/60Hz |
功率 | 3W |
输出电压 | DC 24V±5% |
电压调整率 | ≤30% |
温升 | ≤20℃ |
抗电强度 | 4000V AC/分钟 |

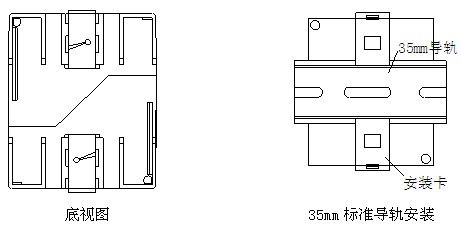

3.4.4.3外形及安装尺寸
3.4.5 保护型电流互感器
AKH-0.66P26型电流互感器是与AIM-M100*缘监测仪配套使用的保护型电流互感器，zui大可测电流为50A，变比是2000：1，电流互感器采用螺丝直接固定的方式装于机柜內部，二次侧通过接线柱引出，安装和使用方便。
3.4.5.1技术参数
输入电流 | 0.5mA～50A | 使用频率范围 | 0.02-10 kHz | |
输出电流 | 0.025～25 mA | 负载电阻 | <200Ω | |
温度系数 | 100 ppm/℃ | 瞬间电流1s | 200A | |
相移 | 10￠ | 安装固定 | 十字槽盘头4×10螺丝固定 | |
工作温度 | -35～+70℃ | 二次侧接线 | 单芯线>0.75mm2 zui长1m | |
储存温度 | -40～+75℃ | 单芯双绞线0.75mm2 zui长10m | ||
副边內阻范围 | 95～120Ω | 隔离耐压 | 5000Vac | |
精度 | 0.5% | 线性度 | 0.5% |

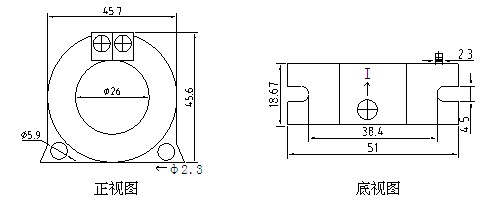

3.4.5.2外形尺寸图
