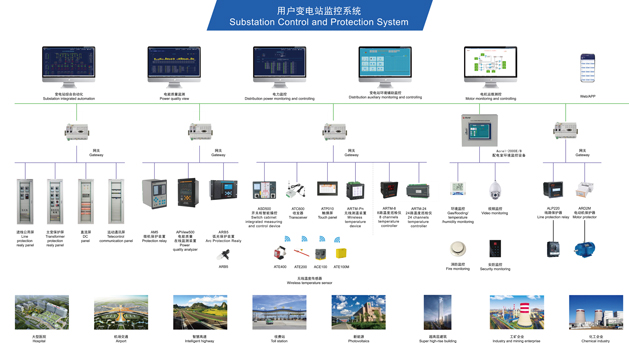

图1 供配电系统架构图
监控系统结构
电力监控系统是指：通过执行规定功能来实现某一给定目標的一些相互关联单元的组合，电力监控系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组合、*化设计，对变电站全部设备的运行情况执行监视、测量。
系统可分为三层结构：即现场设备层、网络通讯层和平臺管理层。
现场设备层：包含微机保护、智能操控、多功能仪表、计量表等设备，用于采集站內配电柜內电气运行参数、开关状態、电气接点温度等数据，同时分別在每处10kV变配电所配置1套直流电源，保障现场设备良好的运行环境。
网络通讯层：包含ANet-2E8S智能网关。网关主动采集现场设备层设备的数据，并可进行规约转换，数据存储，分散变电所通过数据采集箱（內置智能网关）采集数据通过光纤上传*消控室电力监控系统平臺。
平臺管理层：电力监控系统平臺、数据基础设施管理系统DCIM。

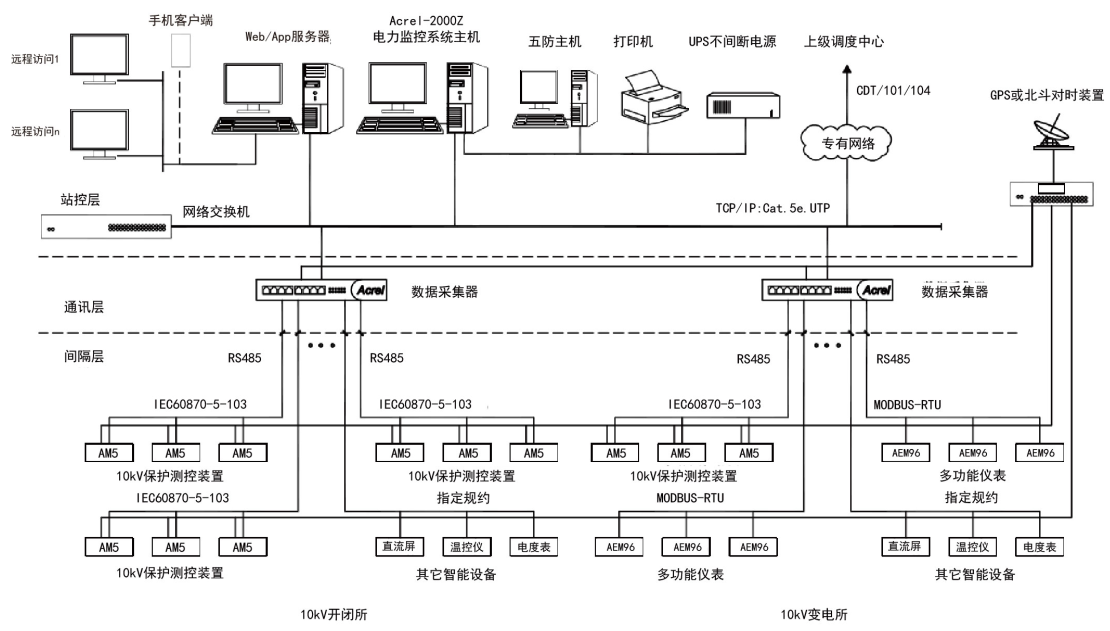

图2 监控系统网络结构图
解决方案
方案综述
本项目10kV开闭所1座，区域变电所4座，此项目变、配电所布置深入负荷，采取高低压配电室、变压器室及电力电池室贴近负荷的布局在各层设置变压器和低压配电室、电力电池室，向数据机房设备供电。
其中一层为10kV开闭所、二层、三层、四层以及地下一层为10kV变压器及0.4kV开关室。消控室位于一层10kV开闭所內。
10kV开闭所一次系统图如图1所示，共有48面开关柜，分別为：4面进线隔离柜、4面进线柜、24面出线柜、4面计量柜、4面PT柜、4面母联柜、4面油机进线柜。
图3 10kV供配电一次系统图
区域变电所10kV采用多回路电源供电，采用10kV变电所內高压计量。变压器出线柜装设定时限过流、速断、零序、失压报警，干式变压器超温跳闸保护，高温报警。低压配电柜采用固定分隔柜，配电柜进出线电缆、插接母线采用上进上出方式，变压器不允许并列运行，同一套低压系统市电进线、联络采用自动电源转换系统，三者只能任合其中二个，保证两路电源进线开关和联络开关不能同时投入。变压器供电采用M（1+1）配置，平时运行时每臺变压器的负荷率不大于50；当一臺变压器故障时，另一臺变压器可带起全部负荷。（注：负荷计算时按"当一臺变压器故障时，另一臺变压器可带起全部负荷"计算）。
图4 区域10kV变电所10kV进线部分一次系统图
图5 区域10kV变电所低压配电部分一次系统图
功能需求
①本地?cái)?shù)据采集与转发
电力监控系统需采集设备数量共计88臺，同时將采集的数据中每个配电房计量柜的电量数据上传*数据的DCIM平臺，根据转发数据类型主要分为遥测、遥信、电能三类数据，部分?jǐn)?shù)据展示如下：
遥测量
遥信量
电
②二次防护需求
为了加强本工程供配电系统，对本项目电气二次部分加强防护，10kV进线采用过流、速断、零序保护；出线采用过流、速断、零序保护；变压器设置过流、速断、温度保护。电能计量设计采用高压集中计量，在每路10kV电源进线处设置专用计量装置，并可根据要求设置低压电力分表。低压保护装置采用主进断路器、联络断路器设过载长延时、短路短延时和瞬时保护脱扣器，其他低压断路器设过载长延时、瞬时脱扣器，部分回路设（分励）脱扣器。
?、巯到y(tǒng)硬件配置需求

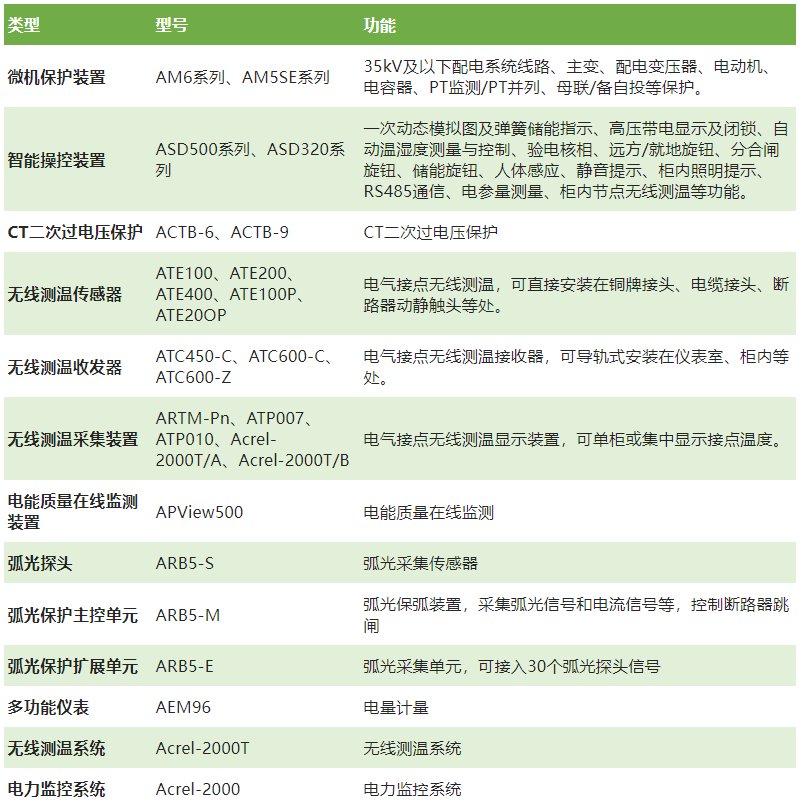

系统功能
实时监测
Acrel-2000Z电力监控系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状態，实时监测各回路电压、电流、功率、功率因数等电参数信息，动態监视各配电回路断路器、隔离开关、地刀等合、分闸状態及有关故障、告警等信號。其中，10kV配电系统中监测的开关量主要有：断路器分、合闸信號，手车工作、试验位置信號，远方/就地切换位置信號、弹簧储能状態信號、接地刀合分信號、变压器超温跳闸信號、高温报警信號，保护跳闸信號和事故预告信。
图6 实时监测主界面图
电参量查询
在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能等，并可以查看24小时相电流趋势曲线。
图7 电参量查询界面图
运行报表
能查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。
歷史事件查询
能够?qū)b信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行歷史追溯，查询统计、事故分析。
电能统计报表
具备定时抄表匯总统计功能，用户可以自由查询自系统正常运行以来任意时间段內各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。
图8 电运行统计报表界面图
网络拓?fù)鋱D
系统支持实时监视接入系统的各设备的通信状態，能够完整的显示整个系统网络结构；可在线诊断设备通信状態，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。
图9 站內设备系统网络拓?fù)鋱D
