一、產品概述
隨著电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命做关的场所，病人在手术中或麻醉状態下，各种电*、传感器直接插入人体內，微小的漏电流都有可能导致病人触电身亡。因此，对于医院这一特殊场所的电气设计，应严格按照国家標准和规范进行。
医用隔离电源监控器用于集中监控医疗大楼內所有医疗2类场所医疗IT系统的运行状况。集中监控器可以设置在医院电气运行和维护人员的值班室內，也可以集成在其它电力监控系统中，由专业的电气人员进行监控，一旦某套IT系统出现故障，电气维护人员可以在**时间內做出判断，并根据现场情况进行处理。
方案设计符合以下国家標准:
● GB16895.24-2005/1EC60364-7-71002建筑物装置第7710部分特殊装置或场所的要求医疗场所》:
● GB7251.1-2013《低压成套开关设备和控制设备**部分:总则》
● GB7251.12-2013《低压成套开关设备和控制设备第二部分:成套电力开关和控制设备》
二、系统功能
安科瑞医用隔离电源监控器是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为医院2类场所隔离电源系统的集中监控提供了强大的系统集成工具。软件的主要功能如下:
● 一次图和现场分布显示
监控器具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查。
● 实时数据采集与显示
利用安装于各隔离电源系统中*缘监测仪表和*缘故障定位仪表。采售各隔离电源系统的参数。采集到的数据实时显示在监控界面，这些监测参量含IT系统对地*缘电阻、变压器负荷电流、变压器绕组温度及*缘故障回路。
● 故障报警
將各医用隔离电源系统出现的各类故障，如*缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。同时启动监控系统的声光报警系统，及时提醒相关人员，进行故障处理。其中，声音报警信號可被手动**。
● 远程参数设置和查询
通过监控器，可根据要求远程调整和设置各医用隔离电源系统中*缘监测仪的各类报警参数閾值，也可以任意查看这些报警参数值。参数包括*缘报警值、负载电流报警值和隔离变压器温度报警值等。
● 图形显示功能
监控器可以以曲线的形式，显示各套隔离电源系统的*缘状况、负载状况，以及隔离变压器的温升状况，以及它们的变化趋势，以便于分管理人员了解和分析各电源系统的运行变化情况，有针对性的对某些系统进行维护和保养。
三、產品配置

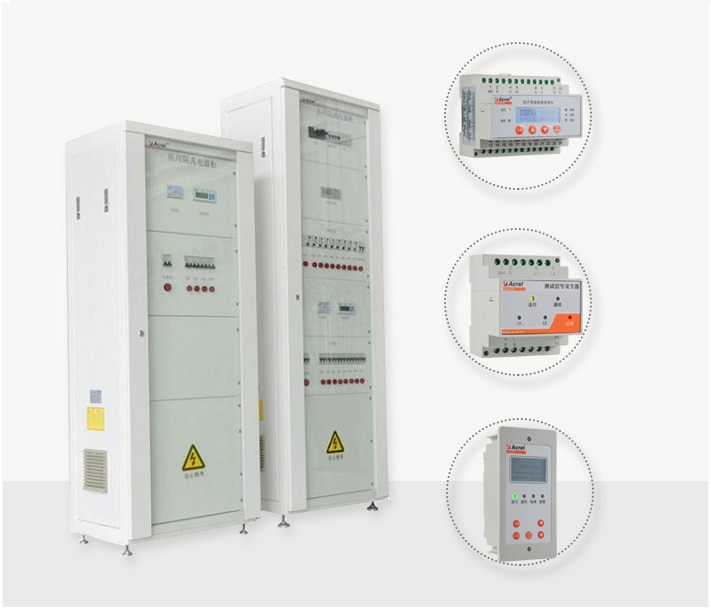

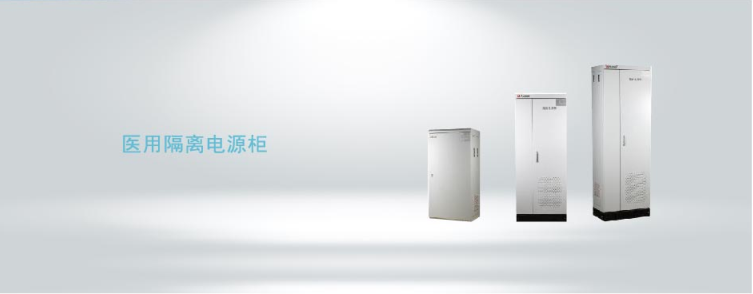

● 医用隔离电源柜
医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设*缘监测装置来监测系统的*缘状况，各输出回路采用了只具有短路保护功能的断路器:TN-S系统输出回路则采用了具有漏电保护功能的断路器。產品根据输入电压相数的不同分为GGF-0系列三相隔离电源柜、GGF-I系列单相隔离电源柜，这些產品能够很好的满足各类手术室和重癥监护室对电源安全性和可靠性的要求，并符合GB16895.24-2005/1EC60364-7-7102002《建筑物电气装置第7-710部分:特殊装置或场所的要求一医疗场所》和GB725112-2013/IEC61439-2:2011《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》等標准。

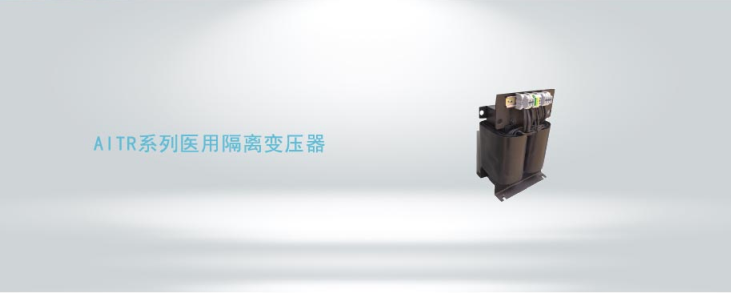

● AITR系列医用隔离变压器
AITR系列隔离变压器专门用于医疗IT系统，產品铁芯采用日本进口的硅钢片叠加而成，损耗很小。绕组与绕组之间采用了双重*缘处理。并设计了屏蔽层，减少了两绕组之间的电磁干扰。绕组內安装了PT100温度传感器，可用于监测绕组温度。变压器整体采用真空浸漆处理，增加了机械强度并具有抗腐蚀作用。另外，產品还采用了低温升和低噪声设计，使其具有很好的温升性能和很低的噪声。

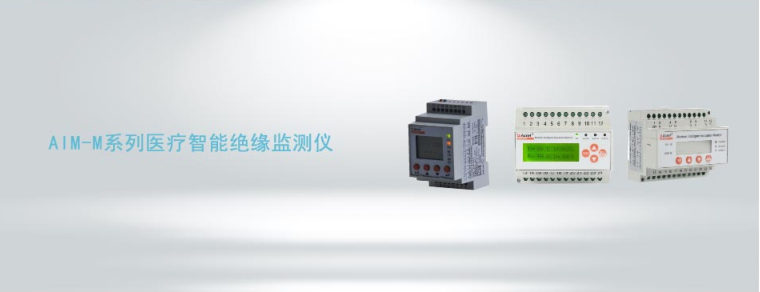

● AIM-M系列*缘监测仪
AIM-M系列*缘监测仪是一款高性能的*缘监测装置，专用于医疗IT系统中，用于监测IT系统对地的*缘状態，当系统出现*缘故障时，能够及时发出报警信號，提醒工作人员根据实际情况进行处理。產品具有丰富的显示与报警指示功能，界面友好，操作方便。

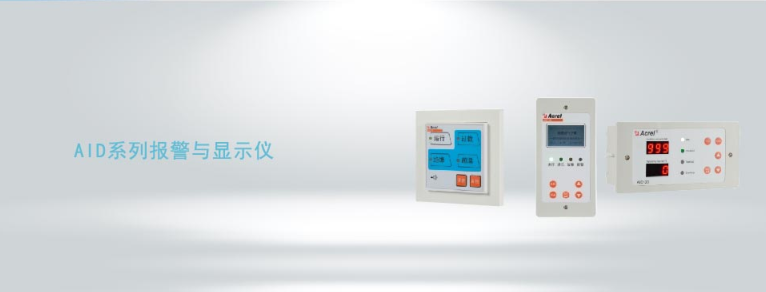

● AID系列报警与显示仪
AID系列报警与显示仪是采用现场总线通信技术设计开发的远程显示和声光报警装置。能够?qū)崟r(shí)显示AIM-M系列医疗智能*缘监测仪、AIM-R100剩余监测仪的数据，AID160用于监测AMIS系列智能配电箱的剩余电流数据。当系统出现故障时发出声光报警信號。装置可安装于手术室或重癥监护室的信息控制面板上，以便于医护人员了解配电系统的运行状况，以及系统出现故障时的故障类型。

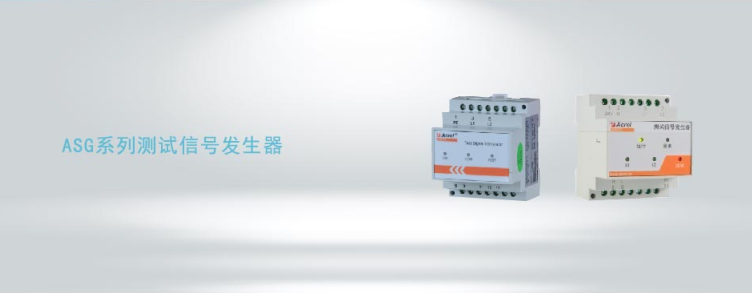

● ASG系列测试信號发生器
ASG系列测试信號发生器采用32位微处理器芯片和高精度的信號產生电路，实现特定测试信號的產生。当被监测的IT系统出现*缘故障时，能及时启动并產生测试信號，配合*缘故障定位仪实现*缘故障定位。

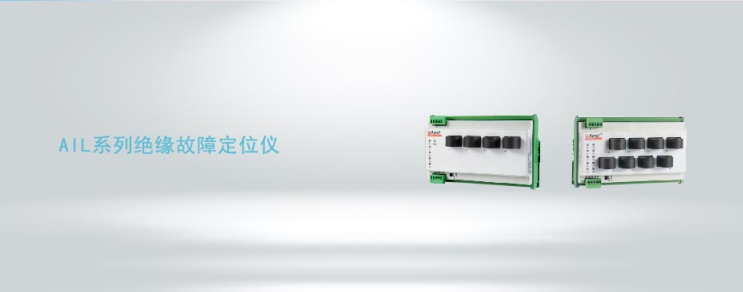

● AIL系列*缘故障定位仪
AIL系列*缘故障定位仪采用高灵敏度互感器配合高精度的信號检测电路，检测ASG系列测试信號发生器注入系统中的信號，准確定位*缘故障所在的回路。其中AILXXX-4*缘故障定位仪能定位4个回路的*缘故障，AILXXX-8*缘故障定位仪能定位8个回路的*缘故障。

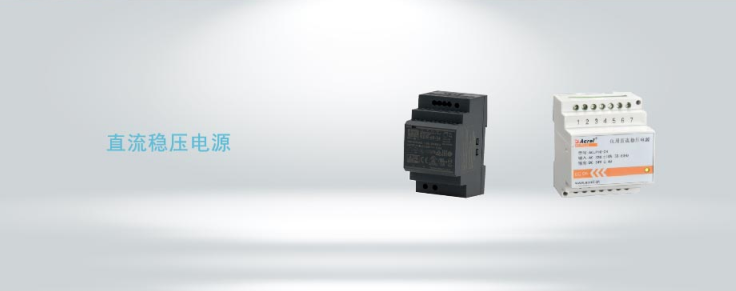

● ACLP10-24/HDR直流稳压电源
直流稳压电源主要为报警与显示仪和其它需要直流供电的仪表提供24V直流电源，分开关电源和线性电源两种。

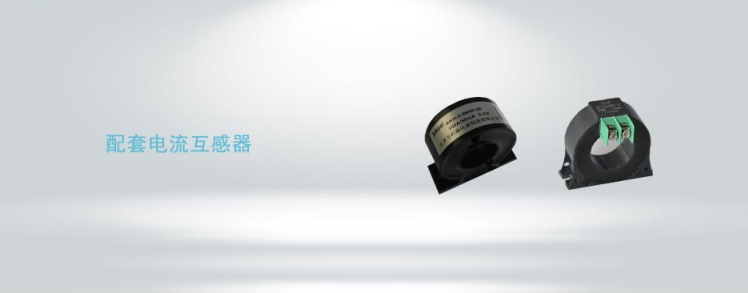

● AKH系列配套电流互感器
与医用电源產品配套的互感器包含两种，一种用于监测医用隔离变压器负载电流的互感器，另一种是与剩余电流监测仪配套，用来监测剩余电流的剩余电流互感器。

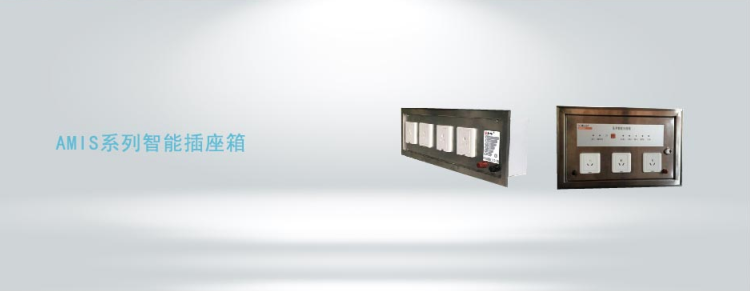

● AMIS系列智能插座箱
AMIS系列智能插座箱是安科瑞电气凭借丰富的產品设计经验，严格参照相关標准，精心开发的智能產品。该產品主要用于医疗场所、生物实验室及凈化室等场所的TN-S供电系统。作为这些场所的墻壁插座箱，当插座或负载漏电超標时，插座箱会发出报警信號，提醒工作人员及时查看处理，以**因漏电而引起的人身触电、电气火灾等安全隱患，从而为设备提供安全、可靠的供电。
