安科瑞x个三相回路铁塔基站多回路计量?jī)x表
1、概述
DTSD1352-xSyD系列安科瑞x个三相回路铁塔基站多回路计量?jī)x表主要用于多个三相回路的全电参量测量,可同时接入x个三相回路、y个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
2、產品型號规格

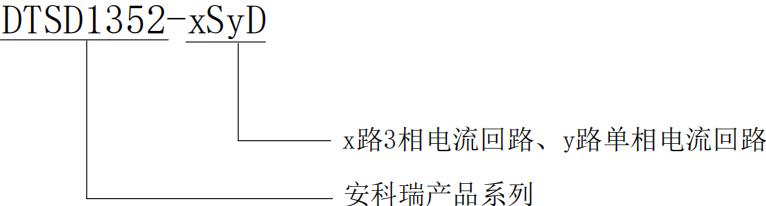

2.1主体模块命名规则
注:建议AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置与一次侧互感器的间距保持在1米以上。

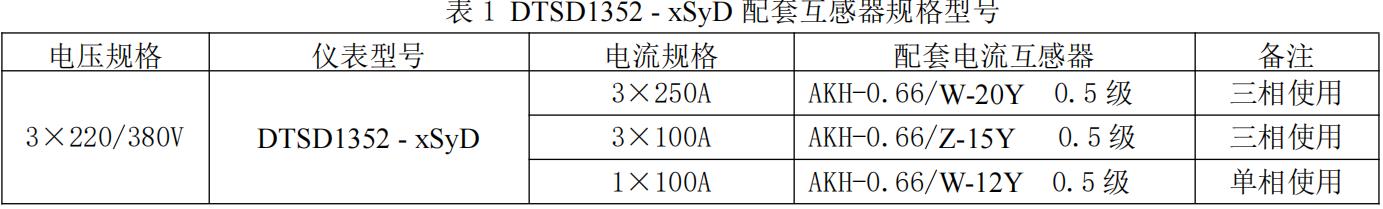

2.2配套互感器规格型號
注:建议AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置与一次侧互感器的间距保持在1米以上。
3、產品功能及技术参数
3.1產品功能
具体功能如下:
1)x路三相和y路单相回路全电参量测量,电流互感器外置;
2)监测各相电压/电流、零序电流、频率;
3)监测各相功率、总功率(有功、无功、视在);
4)监测各相功率因数、总功率因数;
5)监测电压/电流相角、电压/电流不平衡度;
6)监测电压、电流总谐波及2-31分次谐波;
当月和上月的电压、电流、功率ji值记录;
1)max电流、max功率需量和实时电流、实时功率需量;
2)200条事件记录,记录DIDO的动作情况;
3)支持过压、过流、断相、DI联动等报警输出;
4)4时区14时段的费率设置;
四象限电能,12个月復费率电能统计;
1)31天四象限和復费率电能冻结,正反向电能计量;
2)两路无源开关量输入、两路开关量输出、RS485通讯;
3)两路有源开关量输入,用于识別油机和市电接入。

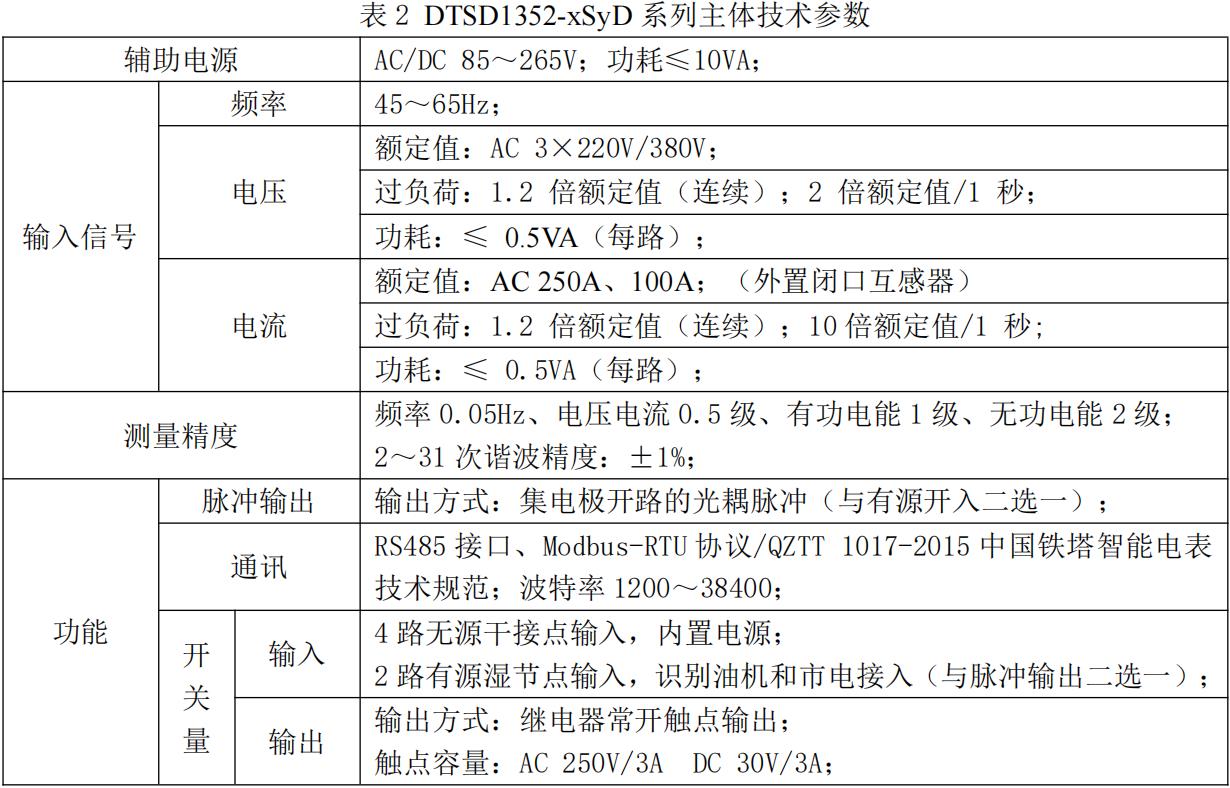

3.2主体技术参数

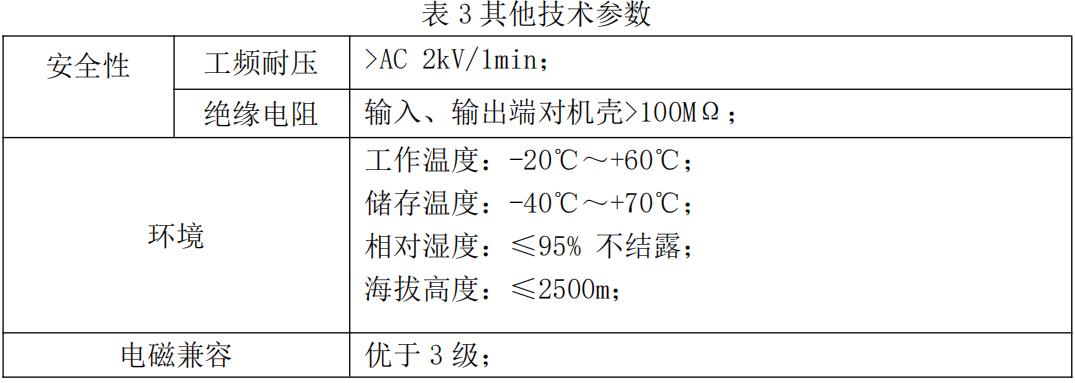

3.3其他技术参数
4、外形尺寸及安装说明
4.1外形尺寸(单位:mm)

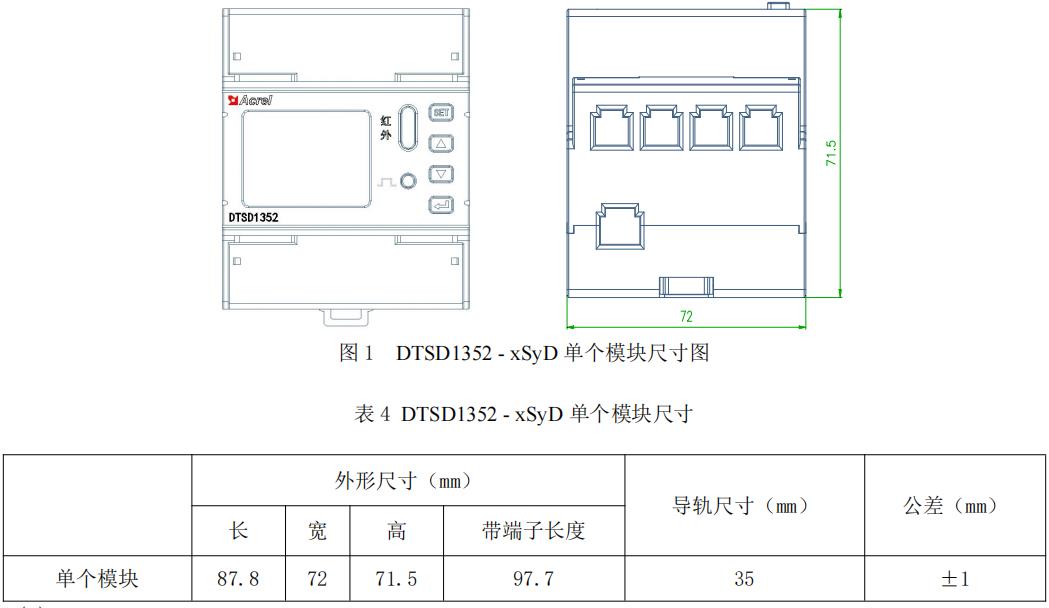

(1)DTSD1352-xSyD单模块尺寸图

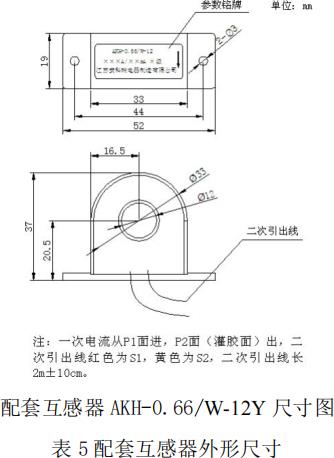

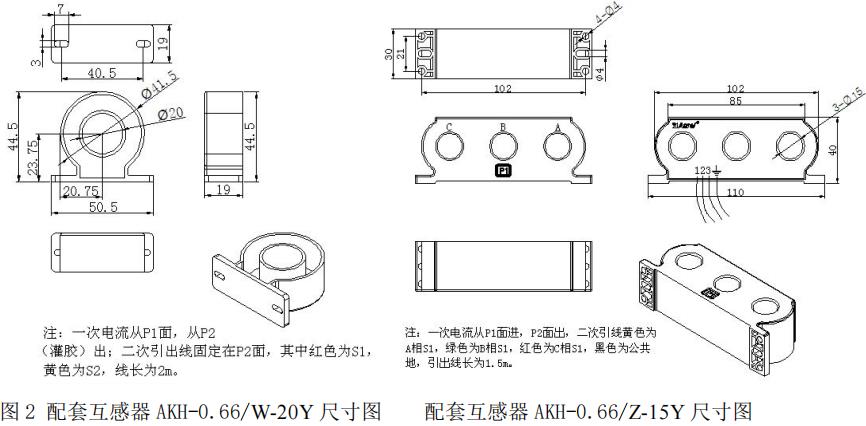

(2)配套互感器外形尺寸
注:三相回路的3个互感器共用同一条线束。
