摘要：2021年十四五规划里，也都有写到关于绿色循环经济的议题。在这样一个背景下，建筑行业也需要为实现“双碳”目標作出改变，建筑行业飞速发展，大量高层建筑拔地而起，在为了响应国家对于建筑减排的號召，大力发展绿色建筑的同时，建筑內部的消防安全也应该引起重视。大型建筑的內部设置了大量的消防设备，当火灾发生时，这些设备的运行状態直接影响了能否及时警示疏散人群、能否及时完成灭火。
关键词：消防设备电源；电压/电流传感器；城市建筑
1、引言
现代建筑的內部存在各种各样的消防设备，比如：消防栓、自动喷水灭火、泡沫灭火、防火门、卷帘门、消防电梯、消防应急照明和疏散指示等，分布在建筑层內的各个角落。这些消防设备的运行状態是否正常，直接影响了建筑內部人员財產能否在火灾发生时得到保全。
消防控制室是现代大体量建筑、公眾集聚场所建筑和一类高层建筑中消防设施的控制中心。控制著多个消防系统的操作，是建筑物消防安全的关键所在，也关系到能否合理预防火灾，以及一旦发生火灾能否合理控制初期火灾并把损失降到较低。確保一旦发生火灾，自动消防设施能够正常运行，对于保证建筑物的消防安全具有重要的作用。建筑物的消防安全很大程度上又取决于消防设备的好坏，而消防控制室內的火灾报警系统以及相关的消防联动设备能否正常工作又取决于消防设备供电电源能否正常提供电源。
2、大型建筑设计標准

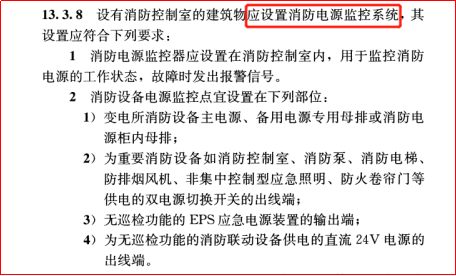

为了实现对消防设备供电电源的实时监测，合理预防火灾和减少火灾危害，公安部消防局组织编制了国家標准 GB 25506 － 2010《消防控制室通用技术要求》，其中明確规定：“消防控制室应设有消防设备电源监控器并能显示系统內各消防用电设备的供电电源和备用电源的工作状態和欠压报警信息。”《民用建筑电气设计標准》GB51348-2019中也明確指出，“设置消防控制室的建筑物应设置消防电源监控系统”。
3、消防设备电源传感器的设置与系统组成
为了对各类消防设备的电源进行合理监控，AFPM系列的传感器，传感器用于在现场对各种消防设备的电源及设备运行状態实时监测并进行信息采集，可以时刻监控现场的运行情况，及时发现报警信息，并提醒消控室的值班人员进行检查。根据现场消防设备种类不同，对应的AFPM传感器种类也有所不同，传感器规格可参考下表。
为了將不同位置的传感器进行统一监控，我们通常需要在消控中心设置一臺消防设备电源状態监控器，用于对整个建筑的消防设备电源进行监控。
消防设备电源状態监控器可以通过二总线与多臺消防设备电源传感器进行连接，组成完整的消防设备电源监控系统，组网如下图所示。
通常一条二总线回路可以连接64臺传感器，通讯距离为500米以內。
消防设备电源各个传感器的实时工作信息与通讯状態会在监控器上进行显示，一旦有故障会较快时间发出声光报警，提醒现场维护人员及时到现场查看与维护。

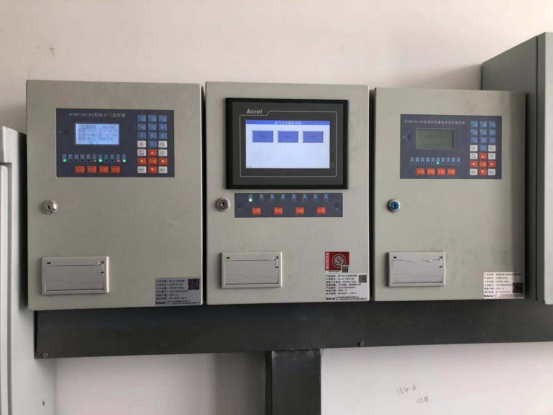

消防设备电源状態监控器一般安装在消控室，用来接收传感器的数据，现场安装如下图所示。
消防设备电源传感器一般安装在消防设备电源末端电箱內，用于采集消防电箱的电压电流数据，一旦有异常，及时上报，现场安装如下图所示。
4、结语
为了確保消防设备电源时时刻刻处于完好状態，对消防设备电源的管理及日常检查就显得尤为重要。该系统对于確保建筑消防设施运行状態完好，提高各单位消防安全管理水平和及时发现消防设备故障，预防和减少火灾危害具有非常重要的作用。
参考文献
[1].安科瑞电气股份有限公司產品选型手册.2020.01
[2].GB50116-2014 建筑设计防火规范[S].
[3].GB25506-2010《消防控制室通用技术要求》
[4].赵恒鑫，胡凯 《设置消防设备电源监控系统的必要性》2016J2617
江苏安科瑞电器制造有限公司 光储充事业部 赵雨 18861629037
