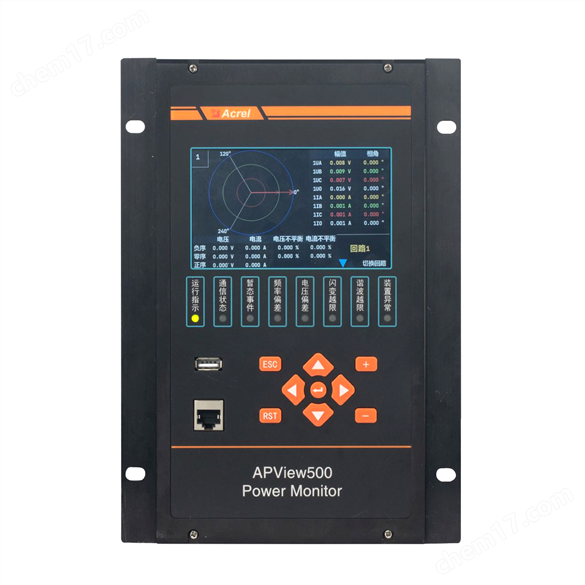

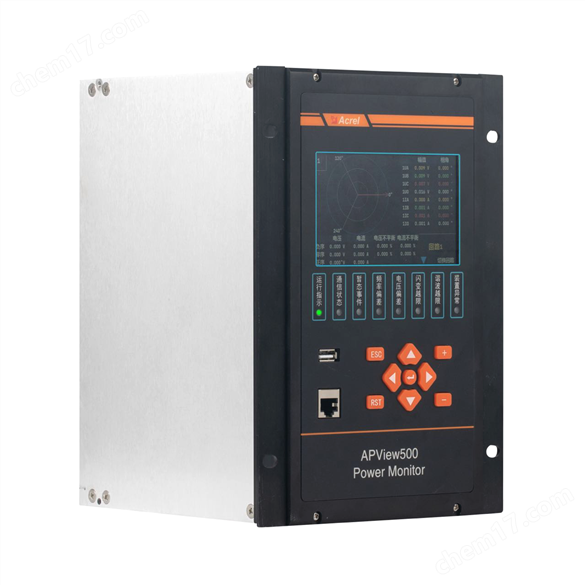

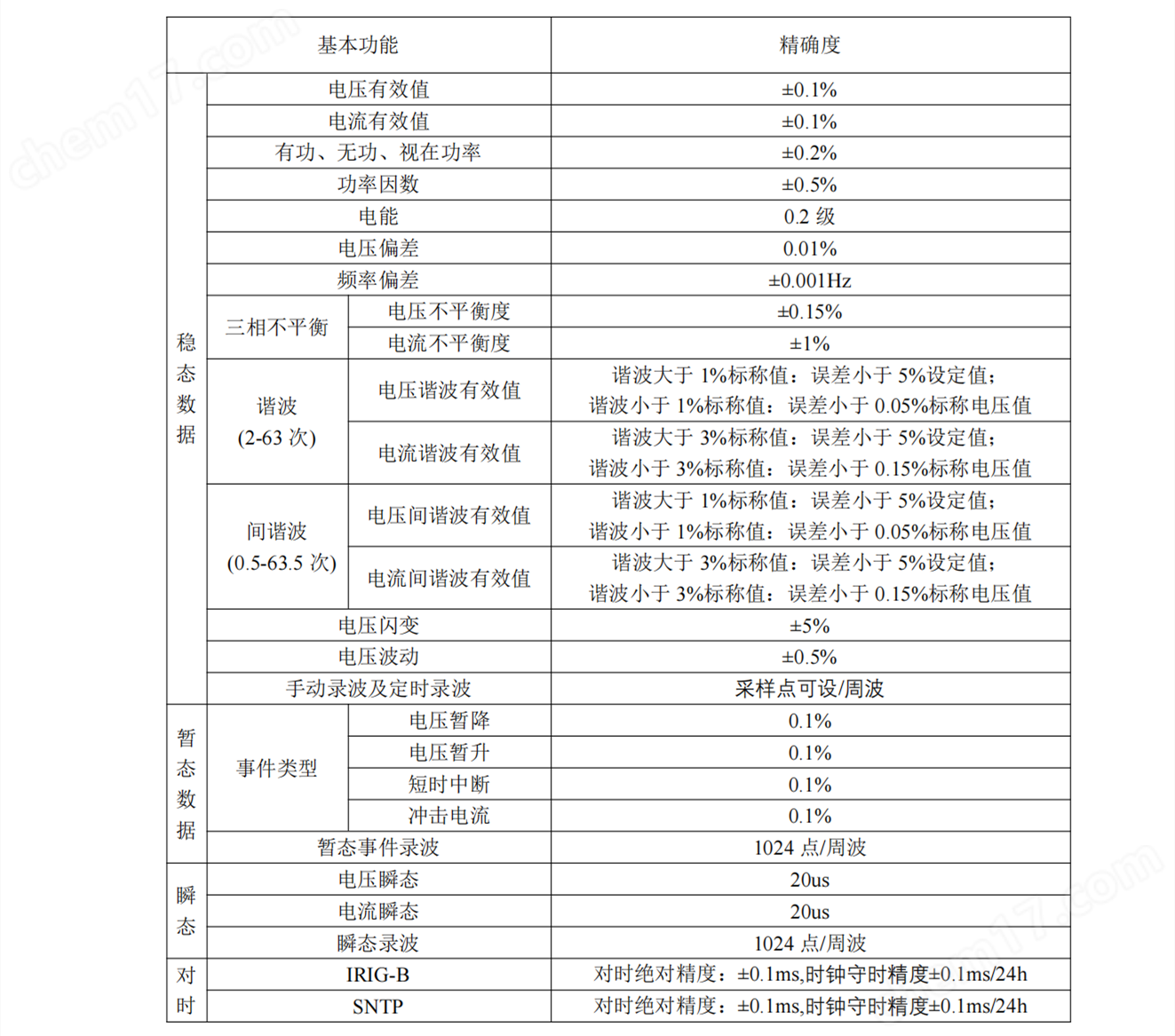

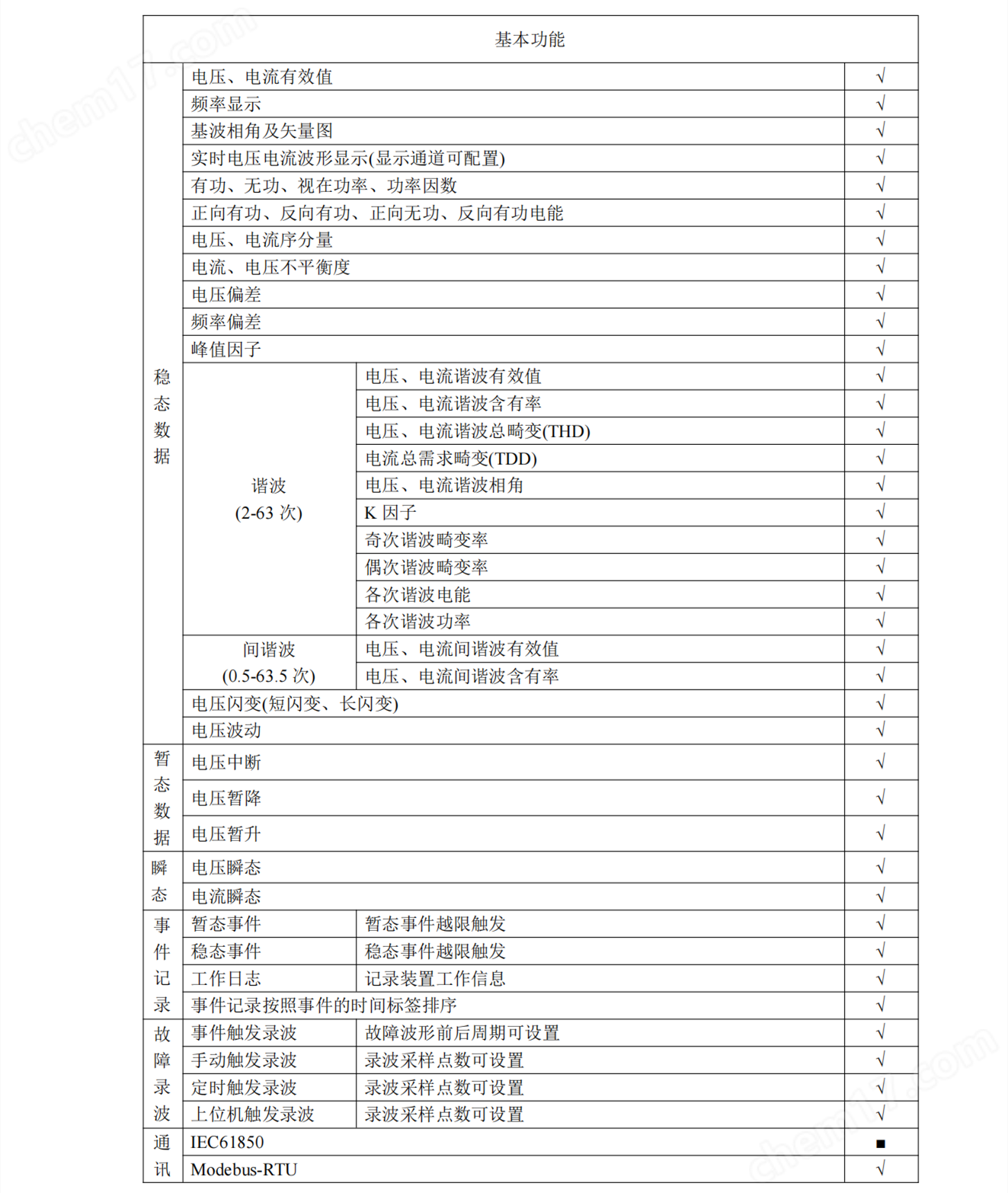

APView500电能质量在线监测装置采用了高性能多核平臺和嵌入式操作系统,遵照 IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指標的测量方法 进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、 事件记录、测量控制等功能为一体。装置在电能质量指標参数测量方法的標准化和指標参数 的测量精度以及时钟同步、事件標记功能等各个方面均达到了 IEC61000-4-30 A *標准,能 够满足 110kV 及以下供电系统电能质量监测的要求,广泛適用于化工、钢铁、冶金、医院、 数据中心、交通建筑等行业的电能质量监测。

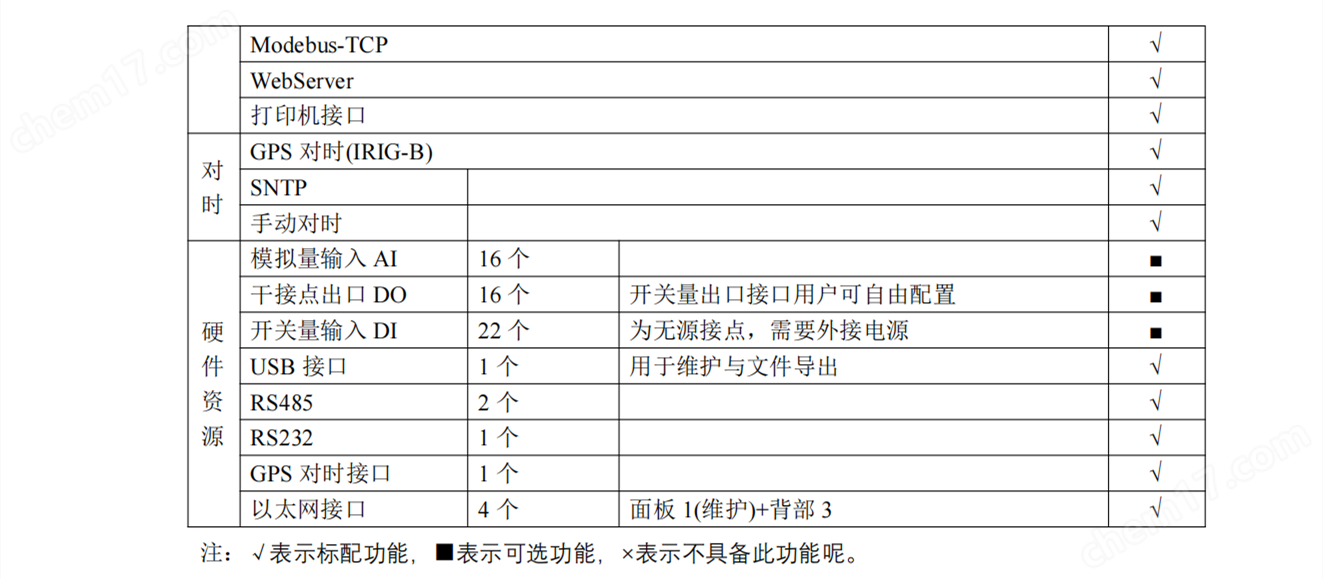

丰富的接口资源:16 路交流电压/电流通道,可同时接入多组电压电流,如单组电压电流、双组电压电流等;16 路可编程无源继电器出口、22 路有源开关量输入通道;2 路 RS485 接口支持 Modbus-RTU 规约;4 路以太网接口,支持 Modbus-TCP、IEC61850、Web Server;1 路 GPS 对时接口,支持 IRIG-B 对时方式;1 路 RS232 接口,用于接入打印机;1 路 USB 接口,可用于文件导出及装置维护。
A类电能质量在线监测装置除具有常规的电能质量稳態指標的监测外,还对电能质量的暂態扰动、瞬態 冲击监测和记录,具有较强的实用性。

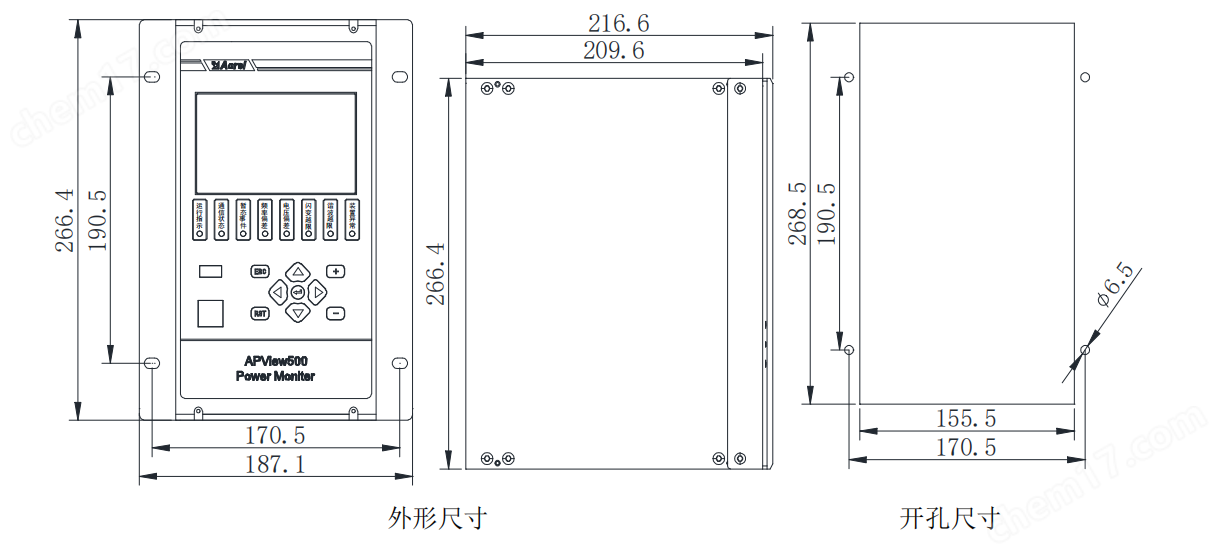

本装置为嵌入式安装方式,可以集中安装于控制室的屏或柜上,也可分散安装于开关柜 上。
