一、產品概述

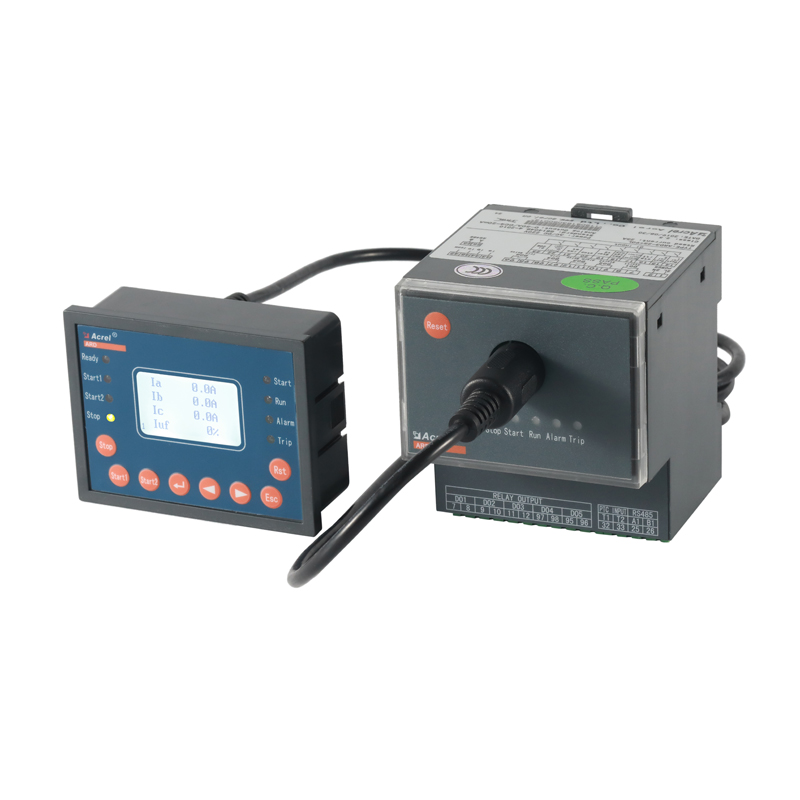

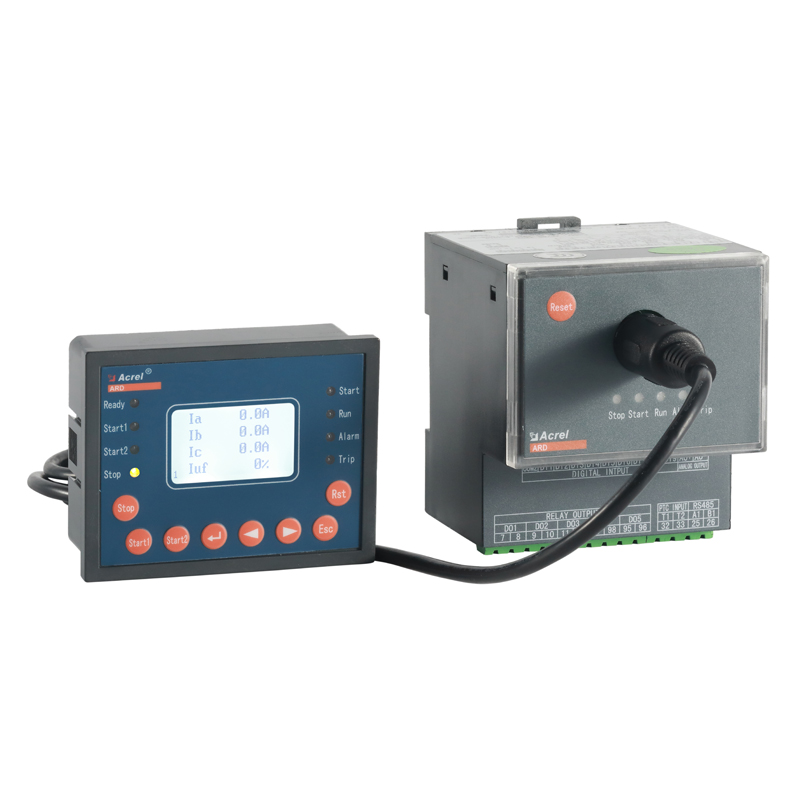

ARD3智能型電動機保護器（以下簡稱ARD3），適用于額定電壓AC690V、額定電流AC800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
ARD3采用模塊化的產品結構形式，包括主體控制模塊、互感器模塊和顯示模塊，并可根據需要選配ARD3的其他功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
1.1產品執行標準
GB14048.1—2006低壓開關設備和控制設備總則
GB14048.4—2010低壓開關設備和控制設備機電式接觸器和電動機起動器
JB/T10736—2007低壓電動機保護器
1.2結構特點

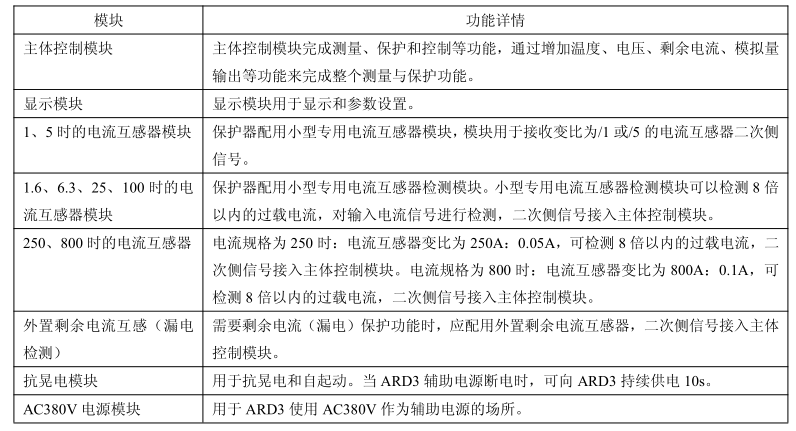

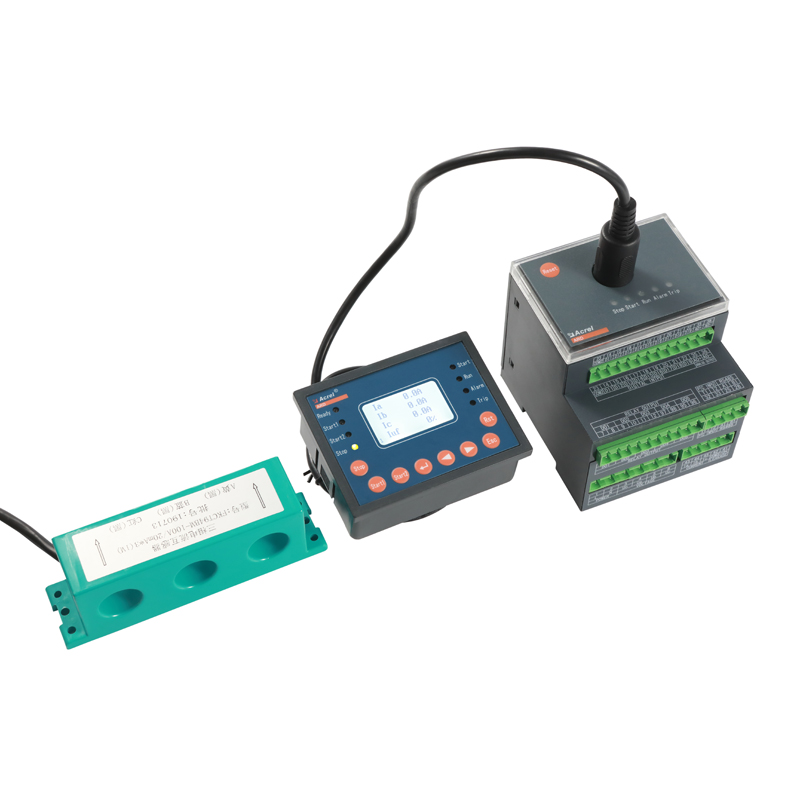

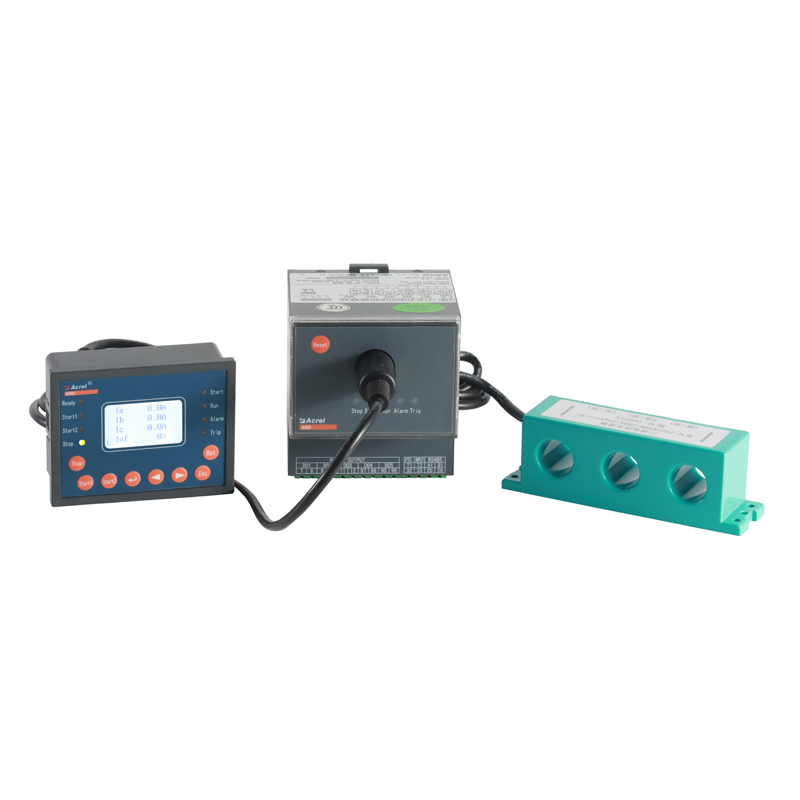

ARD3系列產品由主體控制模塊（保護控制功能）、顯示模塊和互感器模塊（電流檢測）組成，用戶可根據需要選配抗晃電模塊或 AC380V 電源模塊。用戶現場安裝時，主體控制模塊采用標準導軌方式安裝，顯示模塊采用嵌入式安裝。
二、產品特點
■ 輔助電源支持AC85V～265V/DC110V～350或AC380V±10%（需另配380V電源模塊）。
■ 測量功能分為基本測量（電流參數）和增選測量（電壓、功率、相序、剩余電流（漏電流））。
■ 具有起動超時、過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流（接地/漏電）、溫度、外部故障、相序、過壓、欠壓、欠功率、過功率、tE時間等電動機綜合保護功能。
■ 9路DI無源干節點輸入，信號電源采用內置DC24V電源。
■ 5路DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，軟起動等多種起動方式，通過通訊總線可實現遠程主站對電動機進行實時遙控“起/?！辈僮?。
■ 抗晃電確保電動機運行不間斷，重起動功能在短時欠壓、失壓時用于電動機分批重起。
■ 具有標準的RS-485通訊接口，采用Modbus_RTU、Profibus_DP通訊協議，保證了上位機通訊的快速可靠。
■ 具有DC4-20mA模擬量輸出接口，直接與DCS系統相接，可實現對現場設備的監控。
■ 具有系統時鐘和20次故障記錄功能，系統時鐘記錄當前時間（日、時、分、秒），故障記錄功能記錄故障原因。
■ 顯示部分采用全中文液晶顯示。
■ 可以替代各種電量表、信號燈、熱繼電器、電量變送器等常規元件，減少了柜內電纜連接及現場施工量，可靠性和綜合性?xún)r(jià)比遠高于傳統方案。
注：
■ 標配功能：電流參數、起動超時、過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流（接地/漏電）、溫度、外部故障、相序、過壓、tE時間、9路DI無源干節點輸入，信號電源采用內置DC24V電源、5路DO輸出
■ 選配功能：電壓、功率、相序、剩余電流（漏電流）、欠壓、欠功率、過功率、抗晃電、DC4-20mA模擬量輸出接口、20次故障記錄功能、全中文液晶顯示。

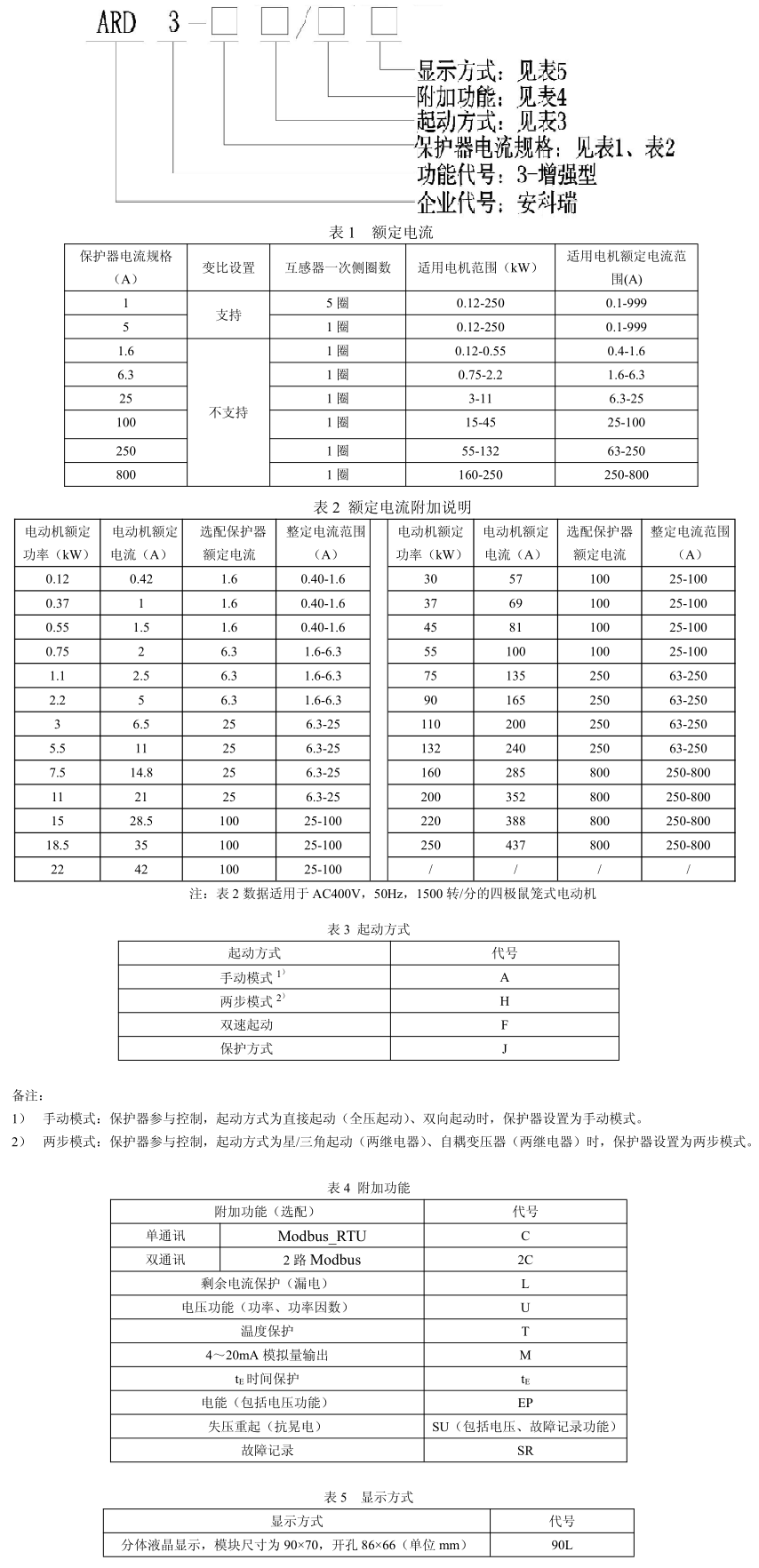

三、型號說明
四、技術參數

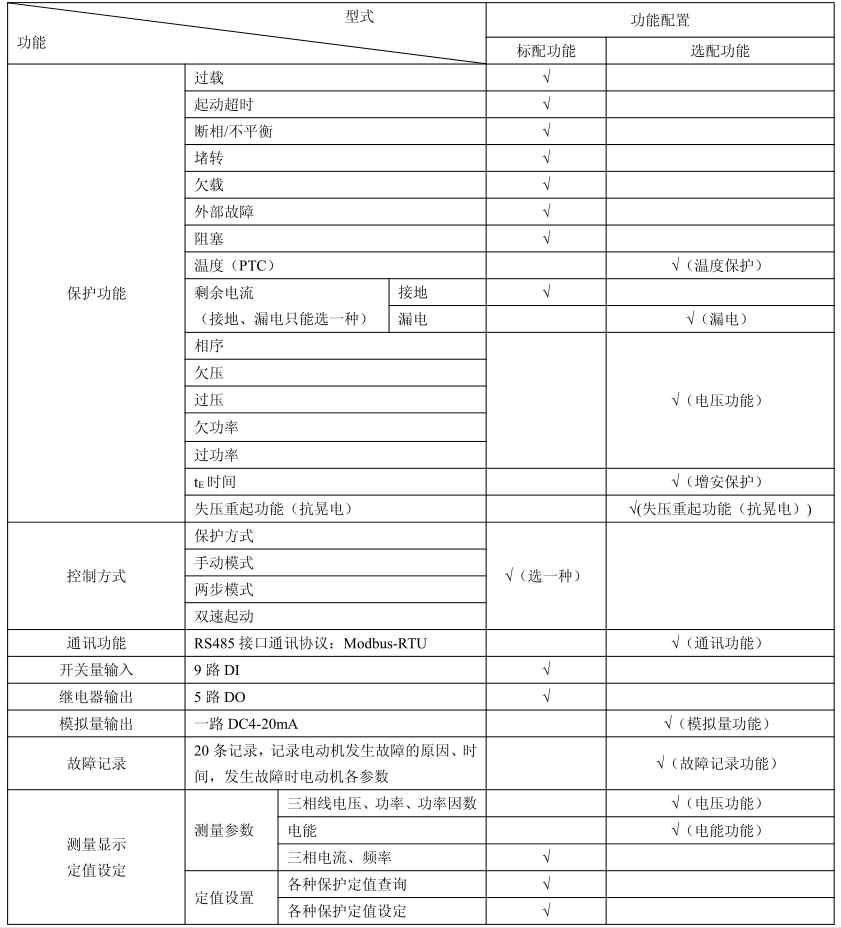

五、功能配置
六、外觀尺寸
產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
